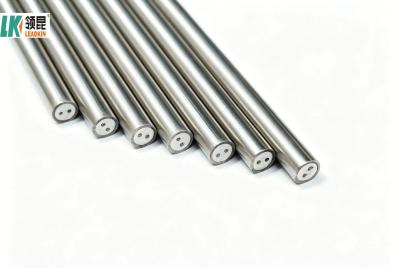

Mineralisolierte RTD-Sensorkabel mit 99,6 % reinem MgO und SS316-Mantel in 3- bis 8-adriger Konfiguration

Anpassbares hochbeständiges mineralisoliertes RTD-Sensorkabel Ein RTD (Resistance Temperature Detector) ist ein Präzisionssensor, dessen elektrischer Widerstand sich mit Temperaturschwankungen vorhersagbar ändert. Mit steigender Temperatur steigt der Widerstand des Sensors proportional an. Diese klar definierte Widerstands-Temperatur-Beziehung gewährleistet eine konsistente, wiederholbare Leistung über die Zeit. RTDs sind passive Geräte, die externe elektronische Instrumentierung benötigen, um den Widerstand zu messen, indem ein kleiner elektrischer Strom (typischerweise 1 mA oder weniger, maximal 5 mA zur Vermeidung von Selbsterwärmung) angelegt und die resultierende Spannung ausgegeben wird. Produktspezifikationen Produktname: Mineralisoliertes RTD-Kabel Typ: Pt100 Leitermaterial: Nickel (Ni) Isolator: 99,6% hochreines Magnesiumoxid (MgO) Kernkonfiguration: 3, 4, 6 oder 8 Adern Mantelmaterial: SS321 (SS304), SS316 Durchmesserbereich: 3,0 mm bis 12,7 mm Anwendung: Anschluss an Thermoelemente und Instrumentierungsausrüstung Herkunft: Zhejiang, China Umweltfreundlich: Ja Mindestbestellmenge: 100 Meter Zertifizierung: ISO Musterverfügbarkeit: Alle Typen ab Lager verfügbar Handelsbedingungen: FOB, EXW, CIF, CFR Zahlungsoptionen: T/T, Western Union, L/C Nennmaße & Spezifikationen Durchmesser (mm) Wandstärke Leiterdurchmesser MgO-Reinheit Isolationswiderstand 0,5±0,025 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/75V 1,0±0,025 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/75V 1,5±0,025 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/75V 1,6±0,025 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/75V 2,0±0,025 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/75V 3,0±0,030 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/500V 500℃ ＞5MΩ/500V 4,0±0,045 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/500V 500℃ ＞5MΩ/500V 4,8±0,045 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/500V 500℃ ＞5MΩ/500V 5,0±0,045 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/500V 500℃ ＞5MΩ/500V 6,0±0,060 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/500V 500℃ ＞5MΩ/500V 6,4±0,060 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/500V 500℃ ＞5MΩ/500V 8,0±0,080 ≥10%D ≥15%D ≥99,4% Raumtemperatur ＞100MΩ/500V 500℃ ＞5MΩ/500V Gewichtsspezifikationen Typ Durchmesser (mm) SS304/SS316 Gewicht (kg/m) 3-adrig Ni 3,0 0,045 3,2 0,051 4,0 0,075 4,8 0,108 5,0 0,116 6,0 0,180 6,4 0,203 8,0 0,297 4-adrig Ni 3,0 0,039 3,2 0,046 4,0 0,074 4,8 0,105 5,0 0,113 6,0 0,164 6,4 0,204 8,0 0,363 6-adrig Ni 3,0 0,040 3,2 0,046 4,0 0,074 4,8 0,107 5,0 0,115 6,0 0,163 6,4 0,191 8,0 0,301 RTD-Sensoren verstehen RTD steht für Resistance Temperature Detector, auch bekannt als Widerstandsthermometer. Diese Präzisionssensoren messen die Temperatur, indem sie die vorhersagbare Beziehung zwischen elektrischem Widerstand und Temperatur in leitfähigen Materialien nutzen. Typischerweise aus feinem Platin-, Nickel- oder Kupferdraht gefertigt, der um einen Keramik- oder Glaskern gewickelt ist, liefern RTD-Sensoren genaue und zuverlässige Temperaturmessungen für verschiedene industrielle Anwendungen. Industrielle Anwendungen RTD-Sensoren übernehmen kritische Temperaturüberwachungsfunktionen in zahlreichen Branchen: Automobil: Überwachung der Motortemperatur, Erfassung des Ölstands, Messung der Ansauglufttemperatur Kommunikation & Instrumentierung: Erfassung der Verstärkertemperatur, Stabilisierung der Transistorverstärkung Industriebereiche: Leistungselektronik, Computersysteme, Unterhaltungselektronik, Lebensmittelverarbeitung, Medizinelektronik, Militär und Luft- und Raumfahrt Produktgalerie Qualitätssicherung & Unternehmensinformationen Qualitätsprüfverfahren Jede Kabelspule wird zu 100 % getestet, um eine gleichbleibende Qualität und Zuverlässigkeit für unsere Kunden zu gewährleisten. Branchenpräsenz Sichere Verpackung Bestellvorgang Erhalten Sie ein genaues Angebot basierend auf Ihren Anforderungen Bestätigen Sie Preise, Handelsbedingungen, Lieferzeit und Zahlungsbedingungen Das LEADKIN-Vertriebsteam stellt eine Proforma-Rechnung mit offiziellem Firmenstempel aus Der Kunde veranlasst die Anzahlung und stellt den Bankbeleg zur Verfügung Produktionsaktualisierungen mit Fotos, die Ihre Produkte in der Fertigungslinie zeigen Abschlussbenachrichtigung mit Fotos der Massenproduktion Der Kunde zahlt den Restbetrag, LEADKIN versendet die Ware und stellt die Sendun
