| Preis | USD25-75/PC Negotiable |
| MOQ | 5pcs |
| Lieferzeit | 4weeks after get payment (base on order), |
| Marke | Junqi |
| Ursprungsort | Changzhou, China |
| Certification | CE, RoHs, REACH |
| Vorbildliches Number | JQ42BLS60/42JM100K |
| Verpackendetails | CTN |
| Zahlungsbedingungen | T / T, Western Union, Paypal |
| Versorgungs-Fähigkeit | 10000set/month |
| Brand Name | Junqi | Vorbildliches Number | JQ42BLS60/42JM100K |
| Certification | CE, RoHs, REACH | Ursprungsort | Changzhou, China |
| Mindestbestellmenge | 5PCS | Price | USD25-75/PC Negotiable |
| Zahlungsbedingungen | T / T, Western Union, Paypal | Versorgungs-Fähigkeit | 10000set/month |
| Lieferfrist | 4weeks erhalten nachher Zahlung (Basis auf Auftrag), | Verpackendetails | CTN |
| Art | Planetarisches Getriebe schwanzloser DC-Motor | Rahmen-Größe | 42mm |
| Wickelnde Art | Stern | Bewertetes Drehmoment | 0.5N.m~10N.m |
| Zahl von Polen | 8/6/10 | Zahl der Phase | 3 |
| Nennspannung | 24VDC | Nenndrehzahl | 26~1078rpm |
| Verwendung | BOOT, Auto, elektrisches Fahrrad, VENTILATOR, Haushaltsgerät, Industric automatisch | Form | Quadrat |

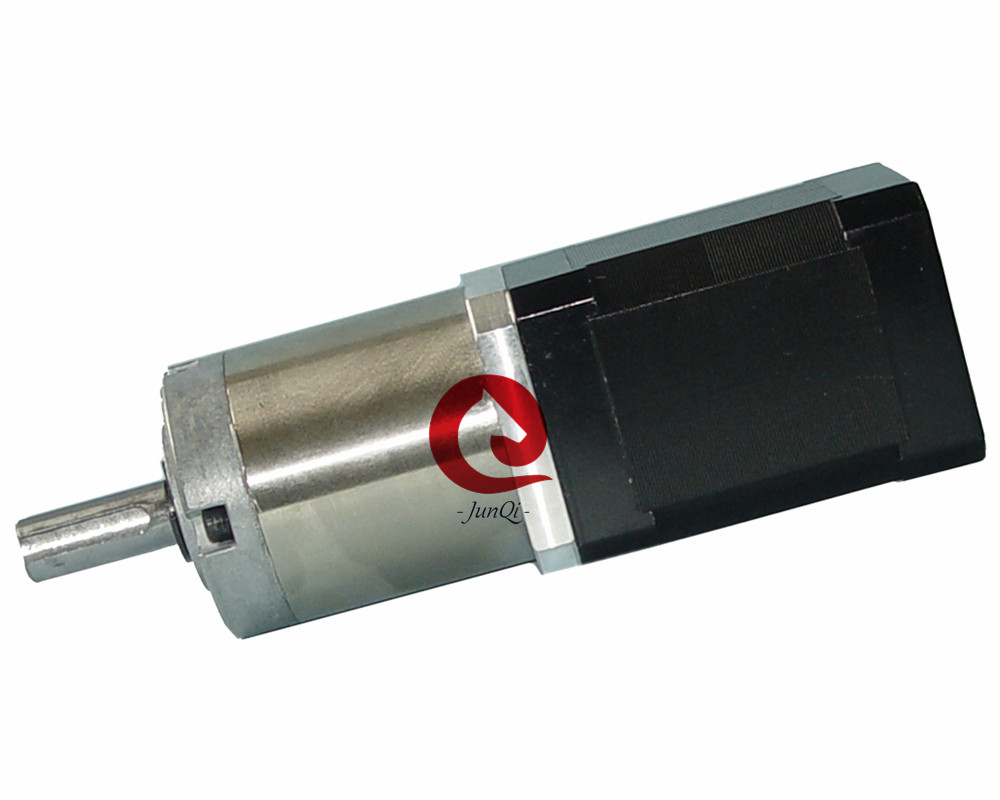

Körperlänge NEMA 17 (42mm) 60mm mit Planetengetriebe-Motor 24V 6000RPM 10N.m Durchmessers 42mm Reduzierer-42JM100K BLDC
Schwanzloses DC-Bewegungstechnologieangebot einige Vorteile einschließlich drehmomentstarkes zum Gewichtsverhältnis, erhöhte Leistungsfähigkeit und Zuverlässigkeit, verringerte Geräusche und längere Lebenszeit verglichen mit gebürsteten DC-Motoren. Das internationale JUNQI bietet eine große Vielfalt von BLDC fährt Technologien wie gekerbte, Slotless-, flache und Framelessmotoren in den Größen von 14 bis 90mm Durchmesser an.
Draht-Diagramm:
| Art | Farbe | Funktionen |
|
UL1430 AWG26 |
Rot | Vcc |
| Blau | Ha | |
| Grün | Hb | |
| Weiß | Hc | |
| Schwarz | Boden | |
|
UL1430 AWG20 |
Gelb | Phase U |
| Rot | Phase V | |
| Schwarz | Phase W |
Antriebsmotor-Spezifikation:
| Einzelteil | Einheit | JQ42BLS60-2460 | JQ42BLS60-2440A | JQ42BLS60-2440B |
| Zahl von Pfosten | 8 | 10 | 6 | |
| Zahl der Phase | 3 | 3 | 3 | |
| Nennspannung | VDC | 24 | 24 | 24 |
| Leerlaufdrehzahl | U/min | 6000 | 4000 | 4000 |
| Nenndrehzahl | U/min | 4000 | 3000 | 3000 |
| Bewertetes Drehmoment | mN.m | 125 | 160 | 170 |
| Nennleistung | W | 52,5 | 50 | 53,5 |
| Spitzendrehmoment | mN.m | 380 | 480 | 510 |
| Spitzenstrom | 10,6 | 8 | 9 | |
| Phasenwiderstand | ohms@20-℃ | 0,8 | 1,1 | 1,05 |
| Phaseninduktanz | mH | 1,2 | 0,96 | 0,75 |
**
Anmerkungen:
Ist
oben
Standardmotor,
wir
kann
entworfen
sein
&manufactured
mit
kundengebundenem
Antrag!!

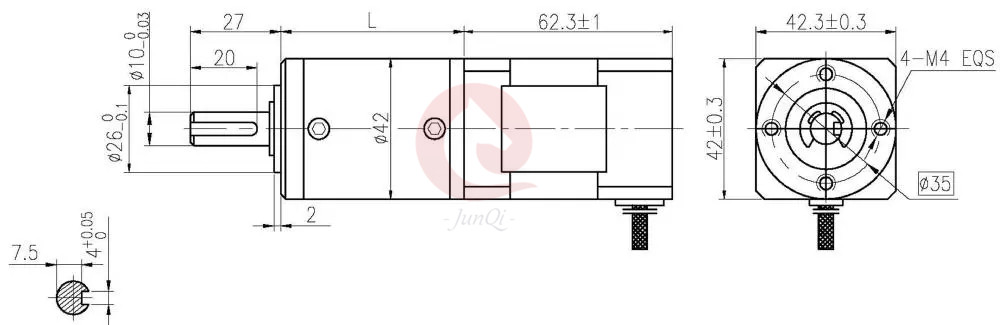

Mechanische Größe:
Schwanzloser
DC-Gang-Bewegungstechnische
Daten:
JQ42BLS60-2460/42JM100K Gang-Bewegungsdaten
| Reduzierungs-Verhältnis | 3,71 | 5,18 | 14 | 19 | 27 | 49 | 59 | 58 | 82 | 95 | 115 | |
| Zahl von Räderwerken | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Getriebe-Länge (L) | Millimeter | 31,5 | 31,5 | 42,1 | 42,1 | 42,1 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 |
| Nenndrehzahl | U/min | 1078 | 772 | 286 | 211 | 148 | 82 | 68 | 59 | 49 | 42 | 35 |
| Bewertetes Drehmoment | N.m | 0,42 | 0,58 | 1,4 | 1,9 | 2,7 | 4,4 | 5,3 | 6,2 | 7,4 | 8,7 | 10 |
|
Max.Permissible-Last in einer kurzen Zeit |
N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 25 | 25 |
JQ42BLS60-2440A/42JM100K Gang-Bewegungsdaten
| Reduzierungs-Verhältnis | 3,71 | 5,18 | 14 | 19 | 27 | 49 | 59 | 58 | 82 | 95 | 115 | |
| Zahl von Räderwerken | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Getriebe-Länge (L) | Millimeter | 31,5 | 31,5 | 42,1 | 42,1 | 42,1 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 |
| Nenndrehzahl | U/min | 809 | 579 | 214 | 158 | 111 | 61 | 51 | 44 | 37 | 32 | 26 |
| Bewertetes Drehmoment | N.m | 0,53 | 0,74 | 1,8 | 2,4 | 3,5 | 5,7 | 6,8 | 7,9 | 9,5 | 10 | 10 |
|
Max.Permissible-Last in einer kurzen Zeit |
N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 25 | 25 |
JQ42BLS60-2440B/42JM100K Gang-Bewegungsdaten
| Reduzierungs-Verhältnis | 3,71 | 5,18 | 14 | 19 | 27 | 49 | 59 | 58 | 82 | 95 | 115 | |
| Zahl von Räderwerken | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Getriebe-Länge (L) | Millimeter | 31,5 | 31,5 | 42,1 | 42,1 | 42,1 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 |
| Nenndrehzahl | U/min | 809 | 579 | 214 | 158 | 111 | 61 | 51 | 44 | 37 | 32 | 26 |
| Bewertetes Drehmoment | N.m | 0,56 | 0,79 | 1,9 | 2,6 | 3,7 | 6,1 | 7,3 | 8,4 | 10 | 10 | 10 |
|
Max.Permissible-Last in einer kurzen Zeit |
N.m | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 25 | 25 |
Wir können Extradienstleistung erbringen:
Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück herstellen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.
Zusatzservice: Bremse, Verbindungsstück, Kodierer
Kundengebundener Entwurf: Kundengebundene Wicklung, kundengebundener Flansch, kundengebundene Welle….
Anwendungen:
Weitverbreitet in der Automatisierungsausrüstung wie Kopierer, Druckmaschinen, Graviermaschine, Verpackungsmaschine, grinting Maschine, Roboter, Werkzeugmaschine, Graviermaschine, medizinischer Apparat, ATM-Maschine, Fräsmaschine, Nähmaschine, ect.
