| Preis | USD40-90/PC Negotiable |
| MOQ | 5pcs |
| Lieferzeit | 4weeks after get payment (base on order), |
| Marke | Junqi |
| Ursprungsort | Changzhou, China |
| Certification | CE, RoHs, REACH |
| Model Number | JQ36RBL/ 36JXE30K |
| Verpackendetails | CTN |
| Zahlungsbedingungen | T / T, Western Union, Paypal |
| Versorgungs-Fähigkeit | 10000set/month |
| Brand Name | Junqi | Vorbildliches Number | JQ36RBL/36JXE30K |
| Certification | CE, RoHs, REACH | Ursprungsort | Changzhou, China |
| Mindestbestellmenge | 5PCS | Price | USD40-90/PC Negotiable |
| Zahlungsbedingungen | T / T, Western Union, Paypal | Versorgungs-Fähigkeit | 10000set/month |
| Lieferfrist | 4weeks erhalten nachher Zahlung (Basis auf Auftrag), | Verpackendetails | CTN |
| Art | Planetarisches Getriebe schwanzloser DC-Motor | Model Number | JQ36RBL/ 36JXE30K |
| Frame Size | 36mm | Winding Type | Star |
| Bewertetes Drehmoment | 0.3N.m~3N.m | Zahl von Polen | 4 |
| Zahl der Phase | 3 | Nennspannung | 24VDC |
| Nenndrehzahl | 27~1294rpm | Usage | BOAT, Car, Electric Bicycle, FAN, Home Appliance, Industric Automatic |
| Form | Runde |

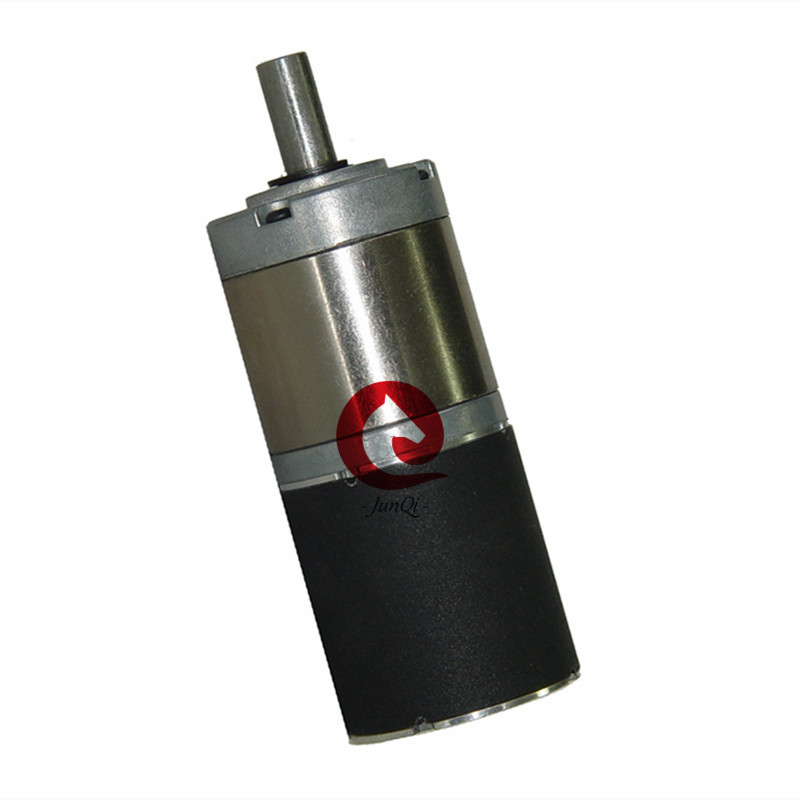

Ods 3Phase 36 planetarische drehmomentstarke 3N.m Metal Gear-Gänge des Getriebe-Motorjq36rbl/36JXE30K für die Industrie automatisch
Eigenschaften:
1. Breiter Drehzahlbereich, flaches Drehmoment
2. Vertrag und hohe Leistung
3. Ausgezeichnete Geschwindigkeits-Stabilität
4. Hohe Leistungsfähigkeit und Energieeinsparung
Draht-Diagramm:
| Art | Farbe | Funktionen |
|
UL1061 AWG26 |
Rot | Vcc |
| Blau | Ha | |
| Grün | Hb | |
| Weiß | Hc | |
| Schwarz | Boden | |
|
UL1061 AWG20/24 |
Gelb | Phase U |
| Rot | Phase V | |
| Schwarz | Phase W |
Antriebsmotor-Spezifikation:
| Einzelteil | Einheit | JQ36RBL40-24-4818A | JQ36BL57-24-4524A |
| Zahl von Pfosten | 4 | 4 | |
| Zahl der Phase | 3 | 3 | |
| Nennspannung | VDC | 24 | 24 |
| Leerlaufdrehzahl | U/min | 7000 | 5800 |
| Nenndrehzahl | U/min | 4800 | 4500 |
| Bewertetes Drehmoment | mN.m | 36 | 50 |
| Nennleistung | W | 18 | 24 |
| Spitzendrehmoment | mN.m | 108 | 150 |
| Spitzenstrom | 3,7 | 4,1 | |
| Phasenwiderstand | ohms@20-℃ | 2,4 | 2 |
| Phaseninduktanz | mH | 2,1 | 2,0 |
**
Anmerkungen:
Ist
oben
Standardmotor,
wir
kann
entworfen
sein
&manufactured
mit
kundengebundenem
Antrag!!

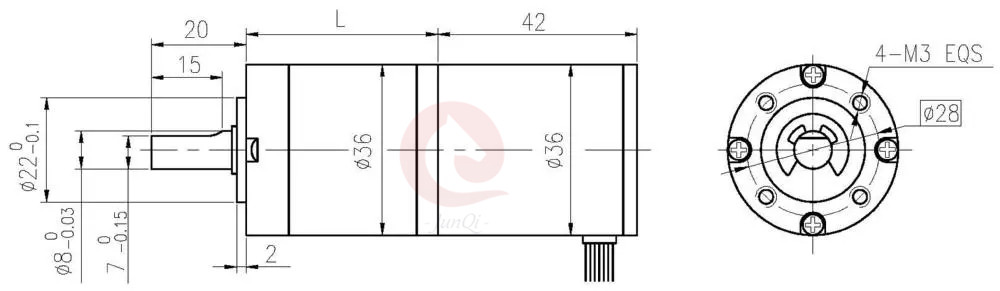

Mechanische Größe:
Schwanzloser
DC-Gang-Bewegungstechnische
Daten:
JQ36RBL40-24-4818A Gang-Bewegungsdaten
| Reduzierungs-Verhältnis | 3,7 | 5,2 | 14 | 19 | 27 | 35 | 51 | 71 | 96 | 115 | 139 | 181 | 219 | |
| Zahl von Räderwerken | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | |
| Getriebe-Länge (L) | Millimeter | 31,0 | 31,0 | 40,1 | 40,1 | 40,1 | 40,1 | 49,0 | 49,0 | 49,0 | 49,0 | 49,0 | 57,9 | 57,9 |
| Leerlaufdrehzahl | U/min | 1887 | 1351 | 500 | 368 | 259 | 200 | 137 | 99 | 73 | 61 | 50 | 39 | 32 |
| Nenndrehzahl | U/min | 1294 | 927 | 343 | 253 | 178 | 137 | 94 | 68 | 50 | 42 | 35 | 27 | 22 |
| Bewertetes Drehmoment | N.m | 0,12 | 0,17 | 0,41 | 0,55 | 0,79 | 1,0 | 1,3 | 1,9 | 2,5 | 3 | 3. | 3 | 3 |
|
Max.Permissible-Last in einer kurzen Zeit |
N.m | 1,0 | 1,0 | 3,5 | 3,5 | 3,5 | 3,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 9 | 9 |
JQ36RBL57-24-4524A Gang-Bewegungsdaten
| Reduzierungs-Verhältnis | 3,7 | 5,2 | 14 | 19 | 27 | 35 | 51 | 71 | 96 | 115 | 139 | 181 | 219 | |
| Zahl von Räderwerken | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | |
| Getriebe-Länge (L) | Millimeter | 31,0 | 31,0 | 40,1 | 40,1 | 40,1 | 40,1 | 49,0 | 49,0 | 49,0 | 49,0 | 49,0 | 57,9 | 57,9 |
| Leerlaufdrehzahl | U/min | 1563 | 1120 | 414 | 305 | 215 | 166 | 114 | 82 | 60 | 50 | 42 | 32 | 27 |
| Nenndrehzahl | U/min | 1213 | 869 | 321 | 237 | 167 | 129 | 88 | 63 | 47 | 39 | 32 | 25 | 21 |
| Bewertetes Drehmoment | N.m | 0,17 | 0,23 | 0,57 | 0,77 | 1,1 | 1,4 | 1,9 | 2,6 | 3 | 3 | 3 | 3 | 3 |
|
Max.Permissible-Last in einer kurzen Zeit |
N.m | 1,0 | 1,0 | 3,5 | 3,5 | 3,5 | 3,5 | 7,5 | 7,5 | 7,5 | 7,5 | 7,5 | 9 | 9 |
Wir können Extradienstleistung erbringen:
Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück herstellen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.
Zusatzservice: Bremse, Verbindungsstück, Kodierer
Kundengebundener Entwurf: Kundengebundene Wicklung, kundengebundener Flansch, kundengebundene Welle….
FAQ:
Q: Wie lang ist die Vorbereitungs- und Anlaufzeit von den Aufträgen?
: Vorbereitungs- und Anlaufzeit: 4 Wochen nachdem die Ablagerung empfangen
Q: Was ist Ihre Geschäftsversicherung?
: Produktqualitätssicherung 100%.
Produkt 100% auf Zeitversandschutz.
Zahlungsschutz 100% für Ihre umfasste Menge.
Q: Was ist Moq?
: 5PCS. Kleiner Auftrags-Willkommen.
Q: Machen Sie kundengebundenes Produkt?
: Ja nehmen wir IT an.
Q: Ungefähr nach Verkauf Serive?
: Kundendienste 24/7.
Q: Was sollte ich tun, wenn ich nicht mit Ihrem Produkt zufrieden bin?
: Wenn es Defekte in seiner Qualität gibt, können wir ein gutes gegen Sie austauschen.
Im Allgemeinen ist dieses Problem selten.
Q: Was ist die Zahlungsbedingung?
: T/T und Paypal wird mehr, in Verbindung treten mit uns bitte für Details verwendet
Q: Was ist das Qualitätsniveau Ihres Produktes?
: Wir produzieren gute Qualität, ablehnen, niedrige Qualität zu produzieren.
Schwanzloses DC-Bewegungstechnologieangebot einige Vorteile einschließlich drehmomentstarkes zum Gewichtsverhältnis, erhöhte Leistungsfähigkeit und Zuverlässigkeit, verringerte Geräusche und längere Lebenszeit verglichen mit gebürsteten DC-Motoren.
Ein des Nutzens schwanzloser Motoren DCs mit internem Rotor, Lügen in ihrer besseren Ableitung der erzeugten Hitze. Dank den verringerten Luftspalt in schwanzlosem DC kerbten Motoren, ist die Flussdichte höher und Drehmomentproduktion ist effektiver und leistungsfähig. Bietet internationale gekerbte BLDC Strecke JUNQI Bewegungsdurchmesser von 22 bis 86mm mit bewertetem Drehmoment bis zu 2.2Nm an.
