| Preis | USD40-90/PC Negotiable |
| MOQ | 5pcs |
| Lieferzeit | 4weeks after get payment (base on order), |
| Marke | Junqi |
| Ursprungsort | Changzhou, China |
| Certification | CE, RoHs, REACH |
| Vorbildliches Number | JQ33RBL/32JXE30K |
| Verpackendetails | CTN |
| Zahlungsbedingungen | T / T, Western Union, Paypal |
| Versorgungs-Fähigkeit | 10000set/month |
| Brand Name | Junqi | Vorbildliches Number | JQ33RBL/32JXE30K |
| Certification | CE, RoHs, REACH | Ursprungsort | Changzhou, China |
| Mindestbestellmenge | 5PCS | Price | USD40-90/PC Negotiable |
| Zahlungsbedingungen | T / T, Western Union, Paypal | Versorgungs-Fähigkeit | 10000set/month |
| Lieferfrist | 4weeks erhalten nachher Zahlung (Basis auf Auftrag), | Verpackendetails | CTN |
| Art | Planetarisches Getriebe schwanzloser DC-Motor | Rahmen-Größe | 33mm |
| Wickelnde Art | Stern | Bewertetes Drehmoment | 0.3N.m~3N.m |
| Zahl von Polen | 4 | Zahl der Phase | 3 |
| Nennspannung | 24VDC | Nenndrehzahl | 8.1~2102rpm |
| Verwendung | BOOT, Auto, elektrisches Fahrrad, VENTILATOR, Haushaltsgerät, Industric automatisch | Form | Runde |

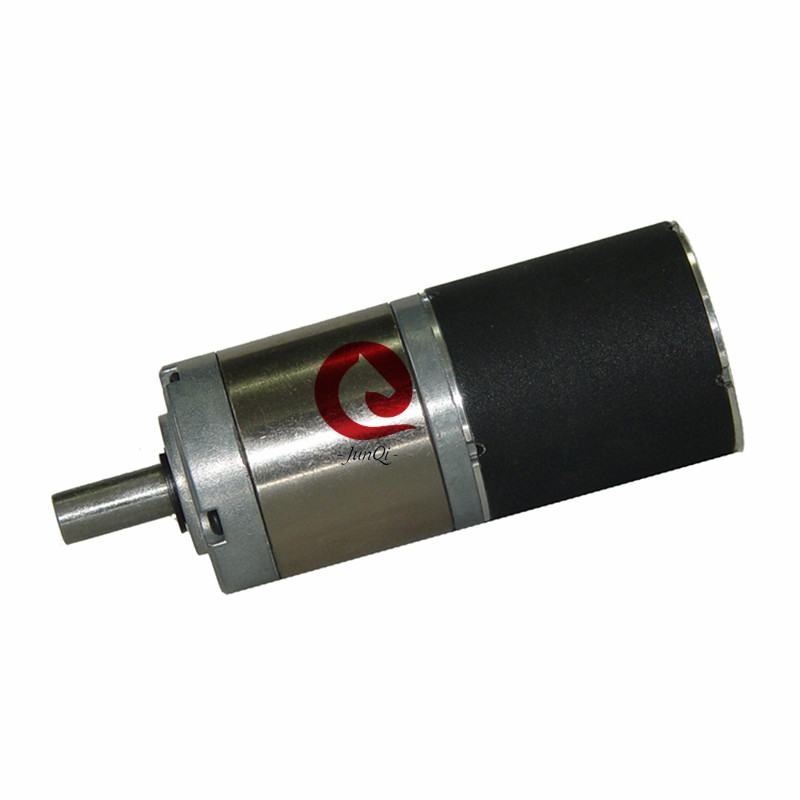

JQ33RBL/32JXE30K Dia33mm planetarischer Motor Ods Getriebe-BLDC, zulässiger Messbereich 0.3N.m~3.0N.m der Spannungs-24V
Junqi-Versorgungs-Getriebeservice:
Die JUNQI-Strecke der Getriebe umfasst die Sporngetriebe, die für niedrige Drehmomentanwendungen ideal sind; und planetarische Getriebe der hohen Leistungsfähigkeit bestgeeignet für Präzision und drehmomentstarken Gebrauch. Unser Portfolio bietet umfangreiche Wahlen von kleinen Getrieben von 8 bis 80mm im Durchmesser an
Schwanzloser DC-Gang-Bewegungstechnische Daten:
Bewegungsdaten des Gang-JQ33RBL38-2445
| Reduzierungs-Verhältnis | 3,7 | 5,2 | 14 | 19 | 27 | 35 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | |
| Zahl von Räderwerken | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| Getriebe-Länge (L) | Millimeter | 25,7 | 25,7 | 32,8 | 32,8 | 32,8 | 32,8 | 39,7 | 39,7 | 39,7 | 39,7 | 46,6 | 46,6 | 46,6 |
| Leerlaufdrehzahl | U/min | 1213 | 869 | 321 | 237 | 167 | 129 | 88 | 63 | 45 | 32 | 24 | 17 | 12 |
| Nenndrehzahl | U/min | 809 | 579 | 214 | 158 | 111 | 86 | 59 | 42 | 30 | 22 | 16 | 11 | 8,1 |
| Bewertetes Drehmoment | N.m | 0,073 | 0,10 | 0,25 | 0,34 | 0,48 | 0,62 | 0,82 | 1,1 | 1,6 | 2,2 | 2,7 | 3 | 3 |
|
Max.Permissible-Last in einer kurzen Zeit |
N.m | 1,0 | 1,0 | 3,5 | 3,5 | 3,5 | 3,5 | 7,5 | 7,5 | 7,5 | 7,5 | 9,0 | 9,0 | 9,0 |
Bewegungsdaten des Gang-JQ33RBL80-2490
| Reduzierungs-Verhältnis | 3,7 | 5,2 | 14 | 19 | 27 | 35 | 51 | 71 | 100 | 139 | |
| Zahl von Räderwerken | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |
| Getriebe-Länge (L) | Millimeter | 25,7 | 25,7 | 32,8 | 32,8 | 32,8 | 32,8 | 39,7 | 39,7 | 39,7 | 39,7 |
| Leerlaufdrehzahl | U/min | 2425 | 1737 | 643 | 474 | 333 | 257 | 176 | 127 | 90 | 65 |
| Nenndrehzahl | U/min | 2102 | 1506 | 557 | 411 | 289 | 223 | 153 | 110 | 78 | 56 |
| Bewertetes Drehmoment | N.m | 0,17 | 0,23 | 0,57 | 0,77 | 1,1 | 1,4 | 1,9 | 2,5 | 3 | 3 |
|
Max.Permissible-Last in einer kurzen Zeit |
N.m | 1,0 | 1,0 | 3,5 | 3,5 | 3,5 | 3,5 | 7,5 | 7,5 | 7,5 | 7,5 |
Wir können Extradienstleistung erbringen:
Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück herstellen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.
Zusatzservice: Bremse, Verbindungsstück, Kodierer
Kundengebundener Entwurf: Kundengebundene Wicklung, kundengebundener Flansch, kundengebundene Welle….
Eigenschaften:
1. Breiter Drehzahlbereich, flaches Drehmoment
2. Vertrag und hohe Leistung
3. Ausgezeichnete Geschwindigkeits-Stabilität
4. Hohe Leistungsfähigkeit und Energieeinsparung
Draht-Diagramm:
| Art | Farbe | Funktionen |
|
UL1007 AWG26 |
Gelb | Vcc |
| Blau | Ha | |
| Orange | Hb | |
| Brown | Hc | |
| Weiß | Boden | |
|
UL1007 AWG26 |
Grün | Phase U |
| Rot | Phase V | |
| Schwarz | Phase W |
Antriebsmotor-Spezifikation:
| Einzelteil | Einheit | JQ33RBL38-2445 | JQ33BL80-2490 |
| Zahl von Pfosten | 4 | 4 | |
| Zahl der Phase | 3 | 3 | |
| Nennspannung | VDC | 24 | 24 |
| Leerlaufdrehzahl | U/min | 4500 | 9000 |
| Nenndrehzahl | U/min | 3000 | 7800 |
| Bewertetes Drehmoment | mN.m | 22 | 50 |
| Nennleistung | W | 7 | 40 |
| Spitzendrehmoment | mN.m | 66 | 350 |
| Spitzenstrom | 0,64 | 11 | |
| Phasenwiderstand | ohms@20-℃ | 12,8 | 0,86 |
| Phaseninduktanz | mH | 7 | 0,55 |
**
Anmerkungen:
Ist
oben
Standardmotor,
wir
kann
entworfen
sein
&manufactured
mit
kundengebundenem
Antrag!!

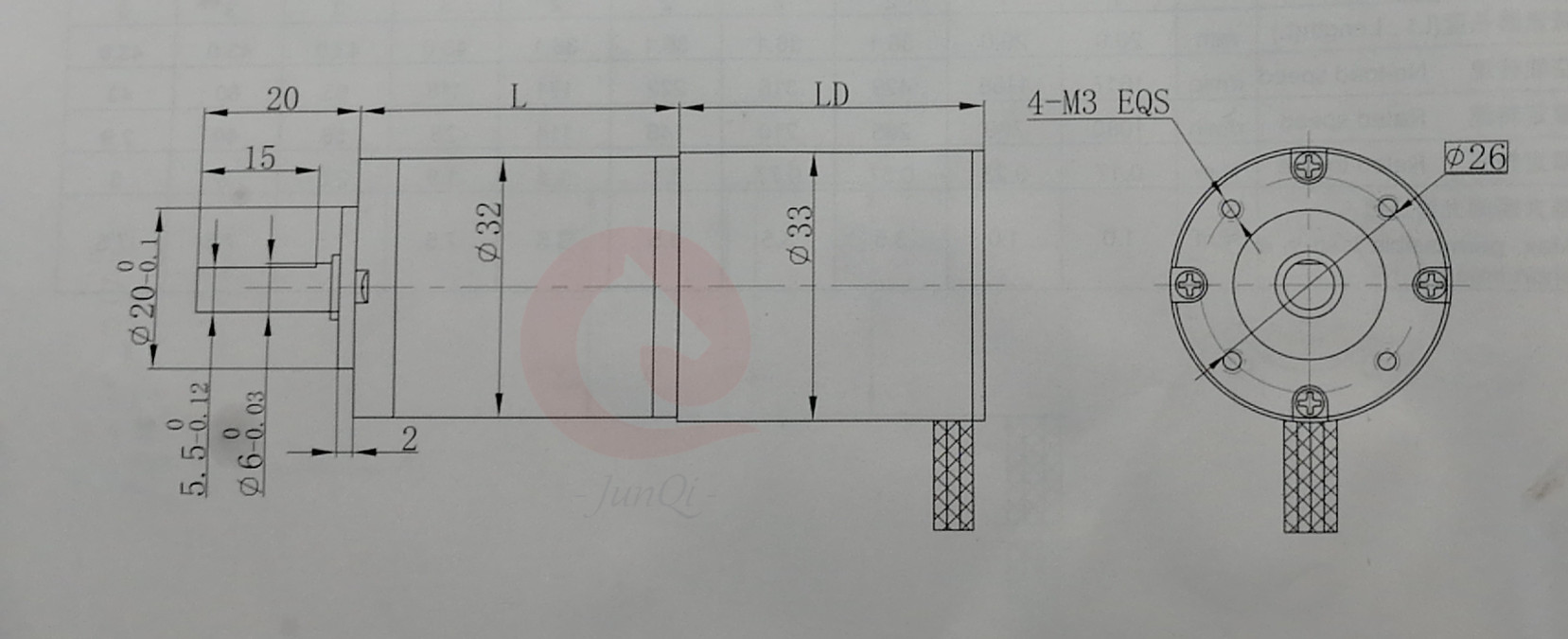

Mechanische Größe:
FAQ:
Q: Wie lang ist die Vorbereitungs- und Anlaufzeit von den Aufträgen?
: Vorbereitungs- und Anlaufzeit: 4 Wochen nachdem die Ablagerung empfangen
Q: Was ist Ihre Geschäftsversicherung?
: Produktqualitätssicherung 100%.
Produkt 100% auf Zeitversandschutz.
Zahlungsschutz 100% für Ihre umfasste Menge.
Q: Was ist Moq?
: 5PCS. Kleiner Auftrags-Willkommen.
Q: Machen Sie kundengebundenes Produkt?
: Ja nehmen wir IT an.
Q: Ungefähr nach Verkauf Serive?
: Kundendienste 24/7.
Q: Was sollte ich tun, wenn ich nicht mit Ihrem Produkt zufrieden bin?
: Wenn es Defekte in seiner Qualität gibt, können wir ein gutes gegen Sie austauschen.
Im Allgemeinen ist dieses Problem selten.
Q: Was ist die Zahlungsbedingung?
: T/T und Paypal wird mehr, in Verbindung treten mit uns bitte für Details verwendet
Q: Was ist das Qualitätsniveau Ihres Produktes?
: Wir produzieren gute Qualität, ablehnen, niedrige Qualität zu produzieren.
Anwendungen:
Medizinisch:
Spritzenpumpe,
X
Strahlnonkologieausrüstung
Kollimatoren;
CT;
Medizinisches
Bett,
Gesichtsmaskemaschine;
Unfähigkeits-Ausrüstungs-flüssiger
Analysator;
Physiotherapie-Ausrüstung;
Einspritzpumpe;
Blut-Analysator;
Biochemischer
Analysator;
Unfähigkeitsausrüstungsaufzug
Robotik:
Telepresence-Roboter;
Humanoid
Roboter;
Rasenmäher-Roboter;
Roboter-Arm.
