Planetengetriebe-Motorschwanzloser DCs 22JN10K 22mm BLDC Elektromotor 24V 1N.M

Preis	USD35-70/PC Negotiable
MOQ	5pcs
Lieferzeit	4weeks after get payment (base on order),
Marke	Junqi
Ursprungsort	Changzhou, China
Certification	CE, RoHs, REACH
Vorbildliches Number	JQ22RBL/22JN10K
Verpackendetails	CTN
Zahlungsbedingungen	T / T, Western Union, Paypal
Versorgungs-Fähigkeit	10000set/month

Produktdetails

Produktspezifikationen

Brand Name	Junqi	Vorbildliches Number	JQ22RBL/22JN10K
Certification	CE, RoHs, REACH	Ursprungsort	Changzhou, China
Mindestbestellmenge	5PCS	Price	USD35-70/PC Negotiable
Zahlungsbedingungen	T / T, Western Union, Paypal	Versorgungs-Fähigkeit	10000set/month
Lieferfrist	4weeks erhalten nachher Zahlung (Basis auf Auftrag),	Verpackendetails	CTN
Art	Planetarisches Getriebe schwanzloser DC-Motor	Rahmen-Größe	22mm
Wickelnde Art	Stern	Bewertetes Drehmoment	0.05N.m~1N.m
Zahl von Polen	8	Zahl der Phase	3
Nennspannung	24VDC	Nenndrehzahl	12~1240rpm
Verwendung	BOOT, Auto, elektrisches Fahrrad, VENTILATOR, Haushaltsgerät, Industric automatisch	Form	Runde

Produktbeschreibung

JQ22RBL/22JN10K Dia22mm planetarischer Motor Ods Getriebe-BLDC, zulässiger Messbereich 0.05N.m~1N.m der Spannungs-24V

Eigenschaften:

Zusatzservice: Bremse, Verbindungsstück, Kodierer

Kundengebundener Entwurf: Kundengebundene Wicklung, kundengebundener Flansch, kundengebundene Welle….

Draht-Diagramm:

Art	Farbe	Funktionen
UL1007 AWG28	Blau	Vcc
	Gelb	Ha
	Brown	Hb
	Rot	Hc
	Grün	Boden
UL1007 AWG26	Rot	Phase U
	Brown	Phase V
	Schwarz	Phase W

Antriebsmotor-Spezifikation:

Einzelteil	Einheit	JQ22RBL45-2470	JQ22RBL68-2460
Zahl von Pfosten		8	8
Zahl der Phase		3	3
Nennspannung	VDC	24	24
Leerlaufdrehzahl	U/min	7000	6000
Nenndrehzahl	U/min	4600	3800
Bewertetes Drehmoment	mN.m	8	20
Nennleistung	W	4	8
Spitzenstrom		0,8	1,7
Phasenwiderstand	ohms@20-℃	23	11,6
Phaseninduktanz	mH	6,2	4,3

** Anmerkungen: Ist oben Standardmotor, wir kann entworfen sein &manufactured mit kundengebundenem Antrag!!

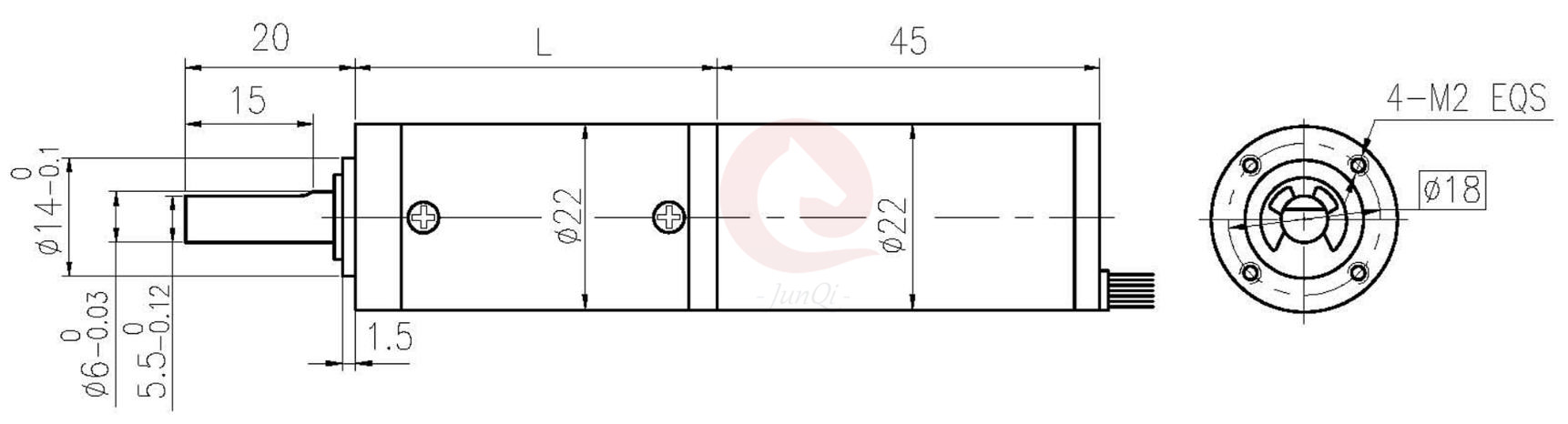

Mechanische Größe:

Schwanzloser DC-Gang-Bewegungstechnische Daten

Bewegungsdaten des Gang-JQ22RBL45-2470

Reduzierungs-Verhältnis		3,7	5,2	14	19	27	51	71	100	139	189	264	369
Zahl von Räderwerken		1	1	2	2	2	3	3	3	3	4	4	4
Getriebe-Länge (L)	Millimeter	24,4	24,4	31,0	31,0	31,0	37,4	37,4	37,4	37,4	43,8	43,8	43,8
Leerlaufdrehzahl	U/min	1887	1351	500	368	259	137	99	70	50	37	27	19
Nenndrehzahl	U/min	1240	888	329	242	170	90	65	46	33	24	17	12
Bewertetes Drehmoment	N.m	0,027	0,037	0,091	0,12	0,17	0,30	0,41	0,58	0,8	1	1	1
Max.Permissible-Last in einer kurzen Zeit	N.m	0,3	0,3	1,2	1,2	1,2	2,5	2,5	2,5	2,5	3	3	3

Bewegungsdaten des Gang-JQ22RBL68-2460

Reduzierungs-Verhältnis		3,7	5,2	14	19	27	51	71	100	139
Zahl von Räderwerken		1	1	2	2	2	3	3	3	3
Getriebe-Länge (L)	Millimeter	24,4	24,4	33,0	33,0	33,0	41,5	41,5	41,5	41,5
Leerlaufdrehzahl	U/min	1617	1158	429	316	222	118	85	60	43
Nenndrehzahl	U/min	1027	730	271	200	140	74	53	38	27
Bewertetes Drehmoment	N.m	0,067	0,093	0,23	0,31	0,44	0,74	1	1	1
Max.Permissible-Last in einer kurzen Zeit	N.m	0,3	0,3	1,2	1,2	1,2	3	3	3	3

Wir können Extradienstleistung erbringen:

Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück herstellen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.

FAQ:

Q: Wie lang ist die Vorbereitungs- und Anlaufzeit von den Aufträgen?

: Vorbereitungs- und Anlaufzeit: 4 Wochen nachdem die Ablagerung empfangen

Q: Was ist Ihre Geschäftsversicherung?

: Produktqualitätssicherung 100%.

Produkt 100% auf Zeitversandschutz.

Zahlungsschutz 100% für Ihre umfasste Menge.

Q: Was ist Moq?

: 5PCS. Kleiner Auftrags-Willkommen.

Q: Machen Sie kundengebundenes Produkt?

: Ja nehmen wir IT an.

Q: Ungefähr nach Verkauf Serive?
