| Preis | USD50-150/PC Negotiable |
| MOQ | 5pcs |
| Lieferzeit | 4weeks after get payment (base on order), |
| Marke | Junqi |
| Ursprungsort | Changzhou, China |
| Certification | CE, RoHs, REACH |
| Vorbildliches Number | JQ86BLS58, JQ86BLS71, JQ86BLS84, JQ86BLS98, JQ86BLS125, |
| Verpackendetails | CTN |
| Zahlungsbedingungen | T / T, Western Union, Paypal |
| Versorgungs-Fähigkeit | 10000set/month |
| Brand Name | Junqi | Vorbildliches Number | JQ86BLS58, JQ86BLS71, JQ86BLS84, JQ86BLS98, JQ86BLS125, |
| Certification | CE, RoHs, REACH | Ursprungsort | Changzhou, China |
| Mindestbestellmenge | 5PCS | Price | USD50-150/PC Negotiable |
| Zahlungsbedingungen | T / T, Western Union, Paypal | Versorgungs-Fähigkeit | 10000set/month |
| Lieferfrist | 4weeks erhalten nachher Zahlung (Basis auf Auftrag), | Verpackendetails | CTN |
| Art | Schwanzloser DC-Motor | Rahmen-Größe | 86mm |
| Wickelnde Art | Stern | Bewertetes Drehmoment | 0.35N.m/0.7N.m/1.05N.m/1.4N.m/2.1N.m |
| Zahl von Polen | 8 | Zahl der Phase | 3 |
| Nennspannung | 48VDC | Körper-Länge | 58mm/71mm/84mm/98mm/125mm |
| Nenndrehzahl | 3000rpm | Verwendung | Automobil, AGV |
| Form | Quadrat |

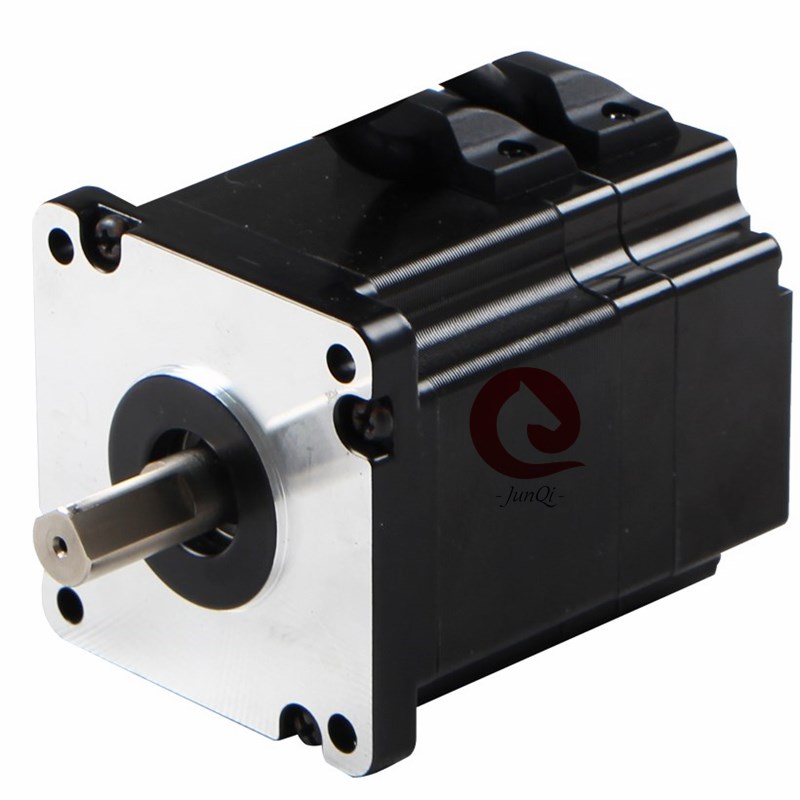

Motor NEMA34 (86mm) BLDC, JQ86BLS-Reihe 48VDC, 3000RPM Drehmoment 0.35~2.1N.m schwanzloser DC-Motor quadratischen Körpers
Schnelle Details:
| Modell |
Feld Größe |
Bewertet Energie W) |
Körper Länge (Millimeter) |
Bewertet Spannung (VDC) |
Bewertet Drehmoment (Nanometer) |
Bewertet Gegenwärtig (a) |
Bewertet Geschwindigkeit (U/min) |
| JQ86BLS58 | 86mm | 110 | 56 | 48 | 0,35 |
3 |
3000 |
| JQ86BLS71 | 86mm | 220 | 70 | 48 | 0,7 | 5,73 | 3000 |
| JQ86BLS84 | 86mm | 330 | 84 | 48 | 1,05 | 8,27 | 3000 |
| JQ86BLS98 | 86mm | 440 | 96 | 48 | 1,4 | 11 | 3000 |
| JQ86BLS125 | 86mm | 660 | 123 | 48 | 2,1 | 16,4 | 3000 |
Eigenschaften:
1. Breiter Drehzahlbereich, glatter Drehmomentertrag.
2. Ausgezeichnete Geschwindigkeits-Stabilität.
3. Klein und hohe Leistung.
4. Einsparung der hohen Leistungsfähigkeit und der Energie.
Allgemeine Spezifikation:
| Einzelteil | Spezifikation |
| Wickelnde Art | Sternschaltung |
| Hall Effect Angle | Elektrischer Winkel von 120 Grad |
| Radialspiel | 0.02mm@450g |
| Axiales Spiel | 0.08mm@450g |
| Max.Radial-Kraft | 220N (20mm vom Flansch) |
| Max.Axial-Kraft | 60N |
| Durchschlagsfestigkeit | 600VAC/1S |
| Isolationswiderstand | 100MΩ, 500VDC |
| Umgebende Temperatur | -20℃~+50℃ |
| Isolierungs-Klasse | Klasse B |
Elektrische Verbindung:
| Art | Farbe | Funktionen |
|
UL1332 AWG22 |
Rot | Vcc |
| Blau | U (HU) | |
| Grün | V (Hochspg) | |
| Weiß | W (Hw) | |
| Schwarz | Boden | |
|
UL1332 AWG18 |
Gelb | Phase U |
| Rot | Phase V | |
| Schwarz | Phase W |
Electricl-Spezifikation:
| Einzelteil | Einheit | JQ86BLS58 | JQ86BLS71 | JQ86BLS84 | JQ86BLS98 | JQ86BLS125 |
| Zahl von Pfosten | 8 | 8 | 8 | 8 | 8 | |
| Zahl der Phase | 3 | 3 | 3 | 3 | 3 | |
| Nennspannung | VDC | 48 | 48 | 48 | 48 | 48 |
| Bewertetes Drehmoment | N.m | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
|
Ununterbrochen Stalldrehmoment |
N.m | 0,42 | 0,84 | 1,26 | 1,68 | 2,52 |
| Nenndrehzahl | U/min | 3000 | 3000 | 3000 | 3000 | 3000 |
| Nennleistung | W | 110 | 220 | 330 | 440 | 660 |
| Spitzendrehmoment | N.m | 1,05 | 2,1 | 3,15 | 4,2 | 6,3 |
| Spitzenstrom | 9,5 | 17,5 | 25 | 33,5 | 50 | |
| Phasenwiderstand | ohms@20-℃ | 0,9 | 0,34 | 0,2 | 0,16 | 0,1 |
| Phaseninduktanz | mH | 2,6 | 1 | 0,66 | 0,5 | 0,31 |
| Drehmoment-Konstante | N.m/A | 0,116 | 0,122 | 0,127 | 0,127 | 0,128 |
| Rückseite EMF | Vrms/KRPM | 8,6 | 9 | 9,4 | 9,4 | 9,5 |
| Rotor-Trägheit | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Bewegungslänge | Millimeter | 56 | 70 | 84 | 96 | 123 |
| Gewicht | Kilogramm | 1,6 | 2,12 | 2,64 | 3,15 | 4,2 |
**
Anmerkungen:
Ist
oben
Standardmotor,
wir
kann
entworfen
sein
&manufactured
mit
kundengebundenem
Antrag!!

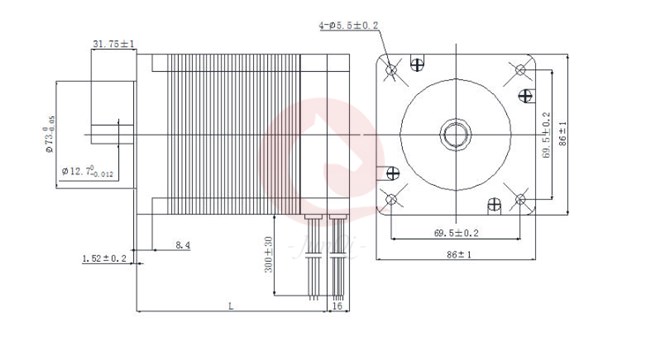

Mechanische Größe:
Wir
können
Extradienstleistung
erbringen:
Wenn dieser Motor nicht mit Ihrem Antrag zusammenpassen. Glauben Sie bitte frei, um mit uns in Verbindung zu treten, wir kann kundengebundene Welle/Wicklung/Befestigungsflansch/Kabel/Verbindungsstück herstellen. Wir sind Arbeiten nebeneinander mit Ihnen und Ihrem Team gewillt, um einen Motor zu entwerfen, der den genauen Bedarf Ihrer Anwendung passt. Alle Technik und Unterstützung ist getanes innerbetriebliches.
Zusatzservice: Getriebe, Verbindungsstück
Kundengebundener Entwurf: Kundengebundene Wicklung, kundengebundener Flansch, kundengebundene Welle….
FAQ:
Q.Do
Sie
Technologieunterstützung
gewähren?
:
JA.
Unsere
Firma
haben
starke
R&D-Fähigkeit,
wir
kann
Technologieunterstützung
gewähren,
wenn
Sie
brauchen.
Q.,
warum
sollten
Sie
von
uns
nicht
von
anderen
Lieferanten
kaufen?
:
Professioneller
eins-zu-eins
Motor
besonders
angefertigt.
Das
große
Unternehmen
der
Welt
der
Wahl
für
Lieferanten
der
hohen
Qualität.
ISO9001:
Qualität
2008
Managementsystembescheinigung, durch das CER, ROHS-Bescheinigung.
Q.
Wie
man
zu
uns
versendet?
:
Wir
versenden
die
Proben
zu
Ihnen
entsprechend
dem
DHL-
oder
UPS-
oder
FEDEX-usw.
Konto,
das
Sie
zur
Verfügung
stellen.
Q.
Wie
kann
ich
das
Produkt
kennen
bin
passend
für
mich?
:
Zuerst
müssen
Sie
uns
die
mehr
Detailinformationen
über
das
Produkt
zur
Verfügung
stellen.
Wir
empfehlen
das
Einzelteil
Ihnen
entsprechend
Ihrer
Anforderung
der
Spezifikation.
Nachdem
Sie
bestätigen,
bereiten
wir
die
Proben
zu
Ihnen
vor.
auch
wir
bieten
Fortschritte
irgendeines
guten
entsprechend
Ihrem
Produktgebrauch
an.
